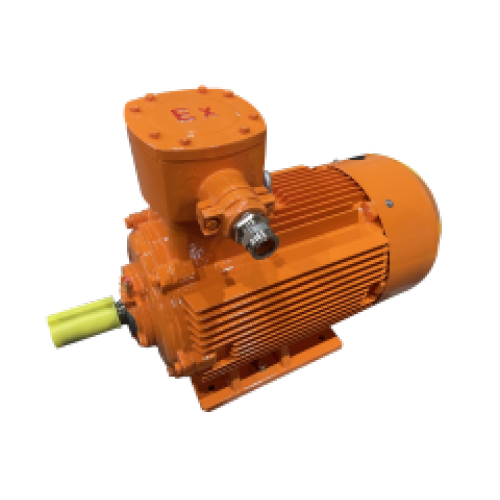

أنواع المحركات المقاومة للانفجار والعلامات المقابلة لها

المحركات المقاومة للانفجار هي مصطلح عام للمحركات التي يمكن أن تعمل بأمان في البيئات القابلة للاشتعال والانفجار. وفقًا للمبادئ والهياكل المقاومة للانفجار، يتم تصنيفها إلى أنواع مختلفة، ولكل منها علامات قياسية مقاومة للانفجار. تبدأ جميع علامات المحركات المقاومة للانفجار بالحرف Ex، متبوعة بمعلومات مثل النوع المضاد للانفجار، وفئة المعدات، وفئة درجة الحرارة، ودرجة الحماية، والتي تشكل معًا علامة كاملة مقاومة للانفجار لتوضيح المناطق الخطرة ومستويات السلامة المطبقة.

المحركات المقاومة للاشتعال هي المحركات الأكثر استخدامًا المقاومة للانفجار. علامة مقاومة الانفجار بموجب المعيار القديم هي Ex d، في حين يتم تقسيم المعيار الجديد حسب مستوى الحماية إلى Ex da وEx db وEx dc بترتيب تنازلي. لا يمكن استخدام التيار المباشر إلا في بيئات الغاز المتفجرة بخلاف غاز الميثان في مناجم الفحم. يمكن تطبيق Ex da وEx db في بيئات الغاز المتفجرة المختلفة بما في ذلك غاز الميثان في مناجم الفحم. وهي تعتمد على وظيفة "إطفاء اللهب" التي تتميز بها العبوات القوية وأسطح المفاصل الدقيقة المقاومة للاشتعال لتحمل الانفجارات الداخلية ومنع انتشار اللهب. إنها مناسبة بشكل أساسي للمنطقة 1 والمنطقة 2 من البيئات الخطرة للغازات المتفجرة.

تم وضع علامة على محركات الأمان المتزايدة Ex ea وEx eb. ومن خلال تعزيز العزل والتحكم في ارتفاع درجة الحرارة وتحسين الموثوقية الهيكلية، فإنها لا تولد شرارة أو درجات حرارة عالية خطيرة أثناء التشغيل العادي. وهي تستخدم بشكل رئيسي في المنطقة 2 من بيئات الغاز المتفجرة.

يتم وضع علامة على محركات الأمان الجوهرية Ex ia وEx ib وEx ic. يتم تحقيق الحماية من الانفجار عن طريق الحد من طاقة الدائرة، مع مستوى أمان عالٍ. يمكن استخدامها في المنطقة 0، المنطقة 1، المنطقة 2 من بيئات الغاز المتفجرة والمنطقة 20، المنطقة 21، المنطقة 22 من بيئات الغبار المتفجرة، ويتم تطبيقها في الغالب في الأدوات منخفضة الطاقة ومعدات التحكم.

يتم وضع علامة على المحركات المضغوطة Ex pv (مستوى الحماية EPL Gb أو Gc)، وEx pxb (مستوى الحماية EPL Gb أو Mb أو Db)، وEx pyb (مستوى الحماية EPL Gb أو Db)، وEx pzc (مستوى الحماية EPL Gc أو Dc). عن طريق حقن الغاز النظيف في المحرك لتشكيل ضغط إيجابي طفيف، فإنها تمنع دخول الغازات الخارجية القابلة للاشتعال أو الغبار. إنها مناسبة للمنطقة 1 والمنطقة 2، وتستخدم بشكل شائع في معدات القيادة عالية الطاقة.

تم وضع علامة على المحركات المقاومة للانفجار للغبار من النوع الضميم Ex ta (مستوى الحماية EPL Da)، وEx tb (مستوى الحماية EPL Db)، وEx tc (مستوى الحماية EPL Dc). إنها تعتمد هيكلًا محكم الإغلاق عالي الحماية لمنع دخول الغبار والتحكم في درجة حرارة السطح، ومناسبة للمنطقة 20 والمنطقة 21 والمنطقة 22 من بيئات الغبار القابلة للاحتراق.
